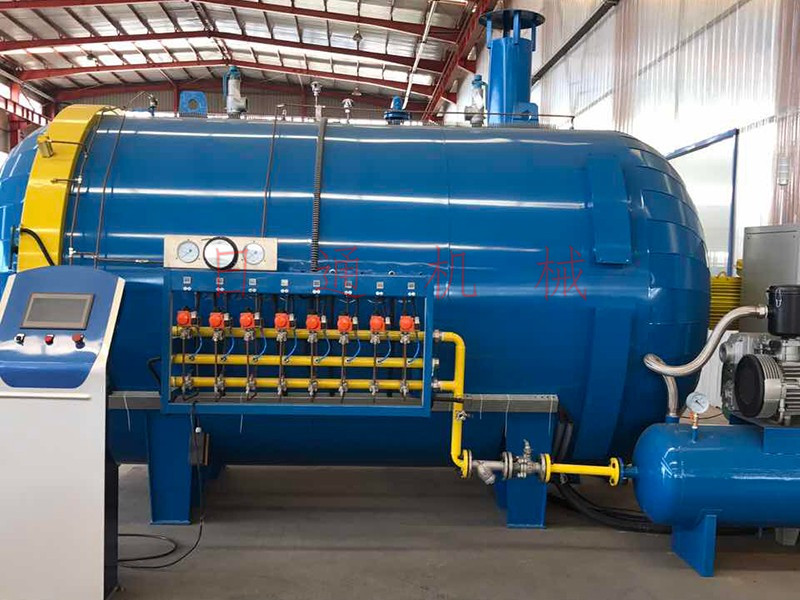

【熱壓罐結構原理】

1. 罐體

罐體作為壓力容器的核心部件，將嚴格按照壓力容器的生產標準GB150-2011 設計并制作，并接受《固定式壓力容器安全技術監察規程》(TSG R0004-2009)的監察。

罐體材料為國家指定的壓力容器鋼 Q345R，罐體厚度不小于10mm；罐體的強度計算及圖紙設計、材料選擇、鍛造焊接、無損探傷、打壓試驗等都要求嚴格按照國家規定標準執行；罐體內部噴涂耐溫 400℃以上的耐高溫防銹底漆，外部噴涂耐溫 200℃亮漆；罐內具有壓力、溫度檢測裝置，罐內未達到常壓常溫時，罐門無法開啟。

2．加熱系統

加熱方式為電加熱；要求加熱系統采用調功器（具備PID調節功能）調整加熱器控制方式；溫度測量采用熱電偶，快速插接式，不使用補償導線，罐內的中間插接件也使用同等材料，減小系統誤差；溫度測量包括空氣溫度和產品（或模板）溫度測量；穩態測溫精度±1℃。

3．冷卻單元（選擇項，可以采用自然降溫）

冷卻器采用：304 不銹鋼熱交換器，所有內部沾濕部件均為不銹鋼材質；冷卻自動閥：PID 比例控制 0 -100%輸出控制冷卻閥；冷卻自動控制具有氣冷、霧冷、與水冷相結合的冷卻方式；冷卻系統設有冷水機，可在降溫達不到要求時，自動打開冷水機冷卻循環水。

4．壓力單元

采用比例調節閥加壓及排氣，其中排氣調節閥閥耐溫 250℃以上，加壓調節閥耐溫 150℃以上。所采用的壓力傳感器（進口品牌）的精度應符合熱壓罐整體控制精度要求；輸出為標準信號種類。壓力傳感器的罐內外連接方式應便于拆卸安裝并不影響測量精度。排氣口加消音裝置；

5．真空單元

真空系統共 8 路（抽 4 路，測 4 路）。每個抽真空都配套一個真空過濾器，每路真空具有通大氣功能。真空傳感器要求為進口品牌，精度為± 0.25%；配備真空罐緩沖罐；真空管路中所有管路及閥門均采用不銹鋼材質。

6．保溫及均溫系統

保溫形式采用內保溫結構；保溫內襯鋼板為304 不銹鋼護板；罐內隔熱層保溫內襯鋼板采用無鉚釘結構；保溫材料為無毒害的高密度硅酸鋁陶瓷折疊棉（耐溫阻燃）。

均溫方式采用熱空氣在風扇的作用下邊移動邊旋轉攪拌的均溫方式；帶變頻速度控制，可實現頻率自動調節；并設有轉速手動控制功能。

7．安全系統

氣動、機械和電氣罐門關閉互鎖機構；超溫報警/互鎖，超壓報警/互鎖、真空泄漏報警/互鎖；安全閥，中國壓力容器認證及 ASME 認證；空氣零壓、溫度檢測系統，空氣壓力、溫度未到安全壓力時，罐門不能打開。要求配用安全閥（耐溫 250℃以上）；選擇標準按 GB150-2011 選擇安全閥的排放面積。

8．工件移動裝置

進罐小車采用鋼架結構，承載能力達到 2t 以上，車輪采用耐高溫軸承（耐溫 300℃以上），推行輕松；進罐小車放在罐外臺車上，罐外臺車采用鋼架結構，承載能力達到 3t 以上，臺車可自由地與罐體搭接，罐外臺車軌道的距離及高度與罐內軌道相同，便于進罐小車能進出罐體。

9．控制系統

控制系統采用觸摸屏控制和工控機控制的雙控制體系。在觸摸屏顯示的所有功能都能在工控機上顯示，通過任何一方都能對設備進行設定、觀察、控制，同時可一邊工作一邊在工控機上進行數據分析。

控制系統以PLC、熱電偶、壓力變送器、位置傳感器、真空傳感器等對溫度、壓力、真空信號進行實時采集，將信號提供給 PLC，在 PLC 及溫度調節器內進行設定值和實際檢測值的比較后，向相關元器件發出動作指令對溫度、壓力、真空進行調整，使溫度、壓力、真空保持在規定的精度內。

設備配有自動過程控制軟件，可以通過輸入?yún)?shù)編制工藝程序并保存?？蓪崟r顯示熱壓罐系統報警點信息?？刂葡到y(tǒng)所有軟件必須為正版軟件、控制系統需具備以太網接口；控制界面滿足用戶需求。軟件操作運行主要在屏幕菜單、進程提示、上位機等人機交互窗口中進行。原則是：直觀、方便、簡單、可靠（防誤操作）、有效。
