2021-4-26
熱壓罐成型是指將單層預浸料按預定方向鋪疊成的復合材料坯料,放在熱壓罐內,在定溫度和壓力下完成固化過程的工藝方法。熱壓罐是一種能承受和調控定溫度、壓力范圍的專用壓力容器。坯料被鋪放在附有脫模劑的模具表面,然后依次用多孔防粘布(膜)、吸膠氈透氣氈覆蓋,并密封于真空袋內,再放入熱壓罐中。加溫固化前先將袋抽真空,除去空氣和揮發物,然后按不同樹脂的固化制度升溫、加壓、固化。
固化制度的制定與執行是保證熱壓罐成型制件質量的關鍵。在加熱到一定溫度后,再對坯料加壓,壓力大小以保證制件壓實為宜,即保證最大限度地排出空氣和揮發物,又不會擠壓出過多的樹脂,需要通過測定樹脂在固化過程中粘度、介電常數或反應熱的變化確定加溫、加壓程序。所用的模具結構簡單,壓制的制件密實,孔隙率低;制件中纖維方向和體積分?jǐn)?shù)、制件形狀和幾何尺寸可得到保證。適合于層壓板和夾層結構的復合材料成型。航空、航天領域的許多大型承力結構件均廣泛采用這一成型工藝。
熱壓罐工藝是纖維復合材料應用較多、最為常見的一種成型方式。熱壓罐工藝生產的制品占整個復合材料制品產量50%以上,在航空航天領域的比重更是高達80%以上。成型的構件多應用于航空航天領域等主承力和次承力結構,以及國防、軌道交通、電子通訊、汽車制造、體育運動器材等諸多領域。

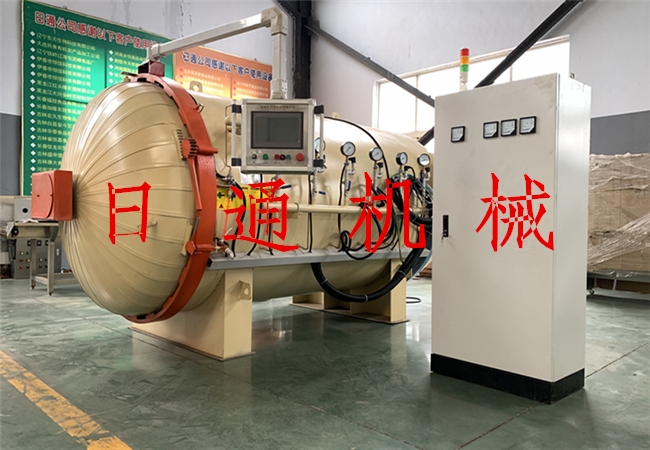

熱壓罐圖
圖片來源:諸城市日通機械有限公司
-1-
熱壓罐工藝簡介及基本原理
熱壓罐成型是將復合材料毛胚、蜂窩夾芯結構或膠接結構用真空袋密封在模具上,置于熱壓罐中,在真空(或非真空)狀態下,使其成為所需要求的先進復合材料及其構件的成型方法之一。
其原理是利用熱壓罐內部的高溫壓縮氣體產生壓力對復合材料坯料進行加熱、加壓以完成固化成型。
-2-
熱壓罐系統組成

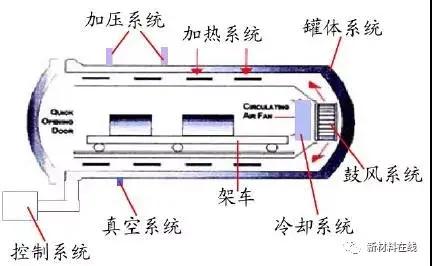

熱壓罐系統示意圖
圖片來源:網絡公開資料

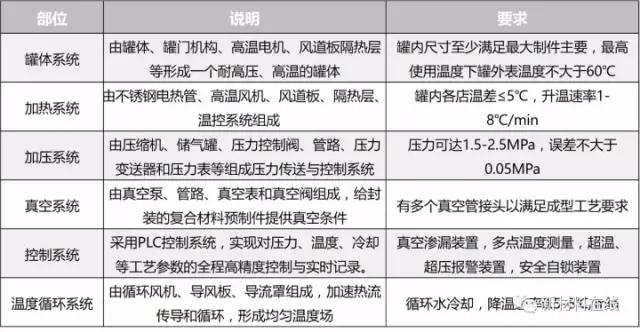

熱壓罐各系統組成及說明
資料來源:復材應用技術
-3-
熱壓罐成型工藝應用領域及工藝特點
熱壓罐成型工藝在航天、軍工、軌道交通、車輛以及體育用品領域均有廣泛的應用。

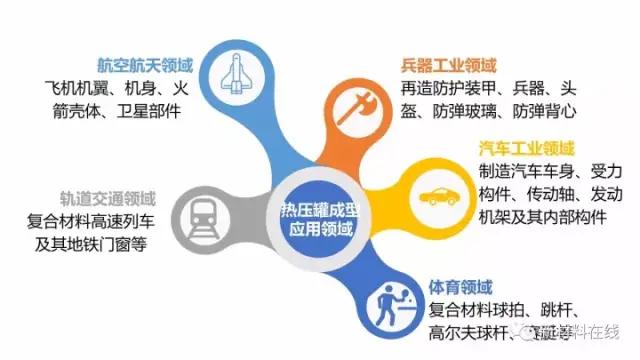

熱壓罐成型工藝的應用
熱壓罐成型工藝的特點
資料來源:北航材料學院顧軼卓《復合材料熱壓罐成型工藝》
-4-
熱壓罐成型工藝用材料
