拉桿箱熱壓罐 、行李箱熱壓罐設計原理
拉桿箱是碳纖維制品的一種,它的制作工藝環節是需要熱壓罐來固化定型的,那么它的技術參數是怎么設計的呢?

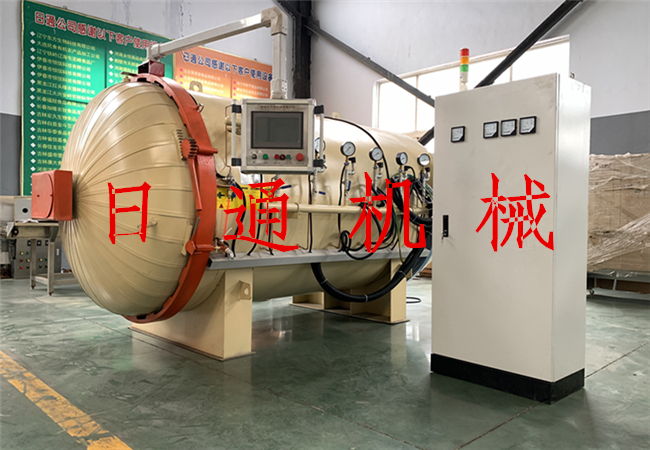

碳纖維熱壓罐廣泛應用于飛機艙門、整流罩、機載雷達罩,支架、機翼、尾翼等,今天小編給大家介紹一下碳纖維熱壓罐的結構特點:
一、【熱壓罐結構】:
1.碳纖維熱壓罐分三大部分:機械部分、功能部分、控制部分。
2.機械部分包括罐體、底板與小車、氣流控制裝置、密封裝置等;
3.功能部分包括加熱、加壓、抽真空及冷卻系統:
4.控制部分包括溫度、壓力的手動和自動控制系統;
5.罐體:為圓筒形壓力容器,封頭采用壓制成型,筒身采用鋼板卷筒焊制。筒身由內外筒組成,加熱與冷卻裝置安裝在內外筒之間。罐體內裝有風機,使空氣通過內外筒涵道強制循環流動。內筒焊有底板,上置軌道和小車,制品可由小車進出罐體。
6.加熱裝置:采用電加熱和空氣加熱。電加熱結構緊湊,方便易控。
7.冷卻裝置:強制冷卻。
8.安全裝置:安全保險設備。
以上就是小編給大家介紹的碳纖維熱壓罐的結構特點,日通公司誠信經營,生產的碳纖維熱壓罐質量可靠,大家可以放心選購,歡迎來電咨詢有關產品的更多信息。
.技術參數(標準型)
以∮1500×2000為例:熱壓罐直徑1500mm,直筒長度2000mm有*使用空間1000×1500mm,材質Q345,設計壓力1.2Mpa,設計溫度220℃,設計真空度-0.098Mpa。
加熱方式:電加熱。
降溫方式:水冷(閉路循環)
真空控制方式:抽測分離。
*高使用溫度:200℃。
*高使用壓力:1.1Mpa。
真空度:-0.098Mpa。
保壓精度:±0.03Mpa
溫度場均勻性:±1℃。
保溫固話精度:±1℃。
真空管路:抽真空4路。
測真空管路:測真空4路。
測控溫點:6路。
升溫速率(空載):1-4℃/min 連續可調
升溫速率(滿載):1-3℃/min連續可調
降溫速率(空載):1-3℃/min 連續可調
升壓速率:0Mpa-0.02Mpa/min 連續可調
降壓速率:0Mpa-0.2Mpa/min 連續可調
二、民用熱壓罐是一套能實現溫度、壓力、真空、冷卻、循環等工藝參數時序化、實時在線控制的系統設備,主要由以下幾個分系統組成:
(1) 罐體:由罐體、罐門機構、高溫電機、風道板隔熱層等形成一個耐高壓、高溫的罐體;
(2)安全聯鎖裝置:由壓力自動聯鎖、手動聯鎖、高壓報警裝置組成。
(3)快開門裝置:手動電動兩用快開門設計,停電時能正常開啟關閉罐門,是目前*進的開門方式。
(4)密封裝置:罐門采用硅膠充氣式密封,耐高壓400°。不磨損。
(5)壓力系統:由壓縮機、儲氣罐、壓力控制閥、管路、壓力變送器和壓力表等組成壓力傳送與控制系統;
(6)加熱系統:不銹鋼電熱管、高溫風機、風道板、隔熱層、溫控系統組成,加熱功率滿足腔體的*高溫度要求及升溫速率的要求;
(7) 溫度循環系統:由循環風機、導風板、導流罩組成,加速熱流傳導和循環,形成均勻溫度場;
(8) 真空系統:由真空泵、管路、真空表和真空閥組成,給封裝的復合材料預制件提供真空條件;
(9) 自動控制系統:采用西門子PLC控制系統,實現對壓力、溫度、冷卻等工藝參數的全程高精度控制與實時記錄。
